La polarité désigne :
- Le positionnement interne des fibres
- La direction du signal (Tx vers Rx)
- Le mapping d’un connecteur à l’autre
Dans une liaison duplex LC, le principe est simple : 1 fibre Tx, 1 fibre Rx.
Avec un MPO multi-fibres, la complexité augmente fortement.
Selon l’application (QSFP, cassettes, trunks), le mapping diffère.
Il existe 3 méthodes principales de polarité.

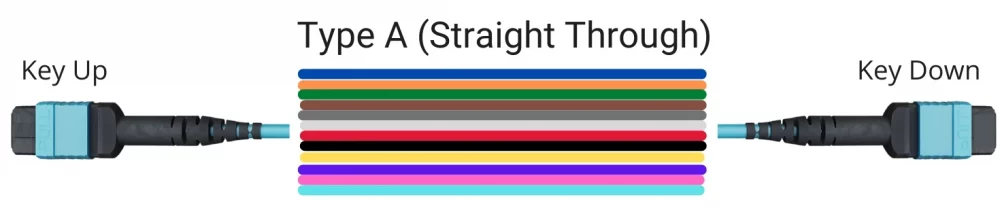

Type A — Straight Through
- Position 1 → Position 1
- Position 12 → Position 12
- Configuration Key-Up → Key-Down
Usage typique : Interconnexion cassette MPO Type A vers cassette Type AF
Architecture droite, sans inversion interne.

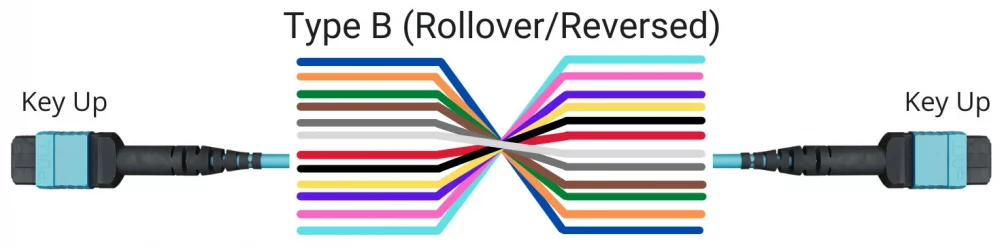

Type B — Inversé
- Position 1 → Position 12
- Position 12 → Position 1
- Configuration Key-Up → Key-Up
Usage standard : Interconnexion directe entre modules QSFP (40G / 100G / 400G).
C’est la méthode la plus répandue en Data Center haute vitesse.
Type B — Inversé
Inversion par paire (1↔2, 3↔4, etc.)
Usage typique : Interconnexion de deux cassettes MPO Type A
Permet d’assurer la continuité Tx/Rx sans inversion globale complète.
Pourquoi la polarité est stratégique en Data Center ?
Une mauvaise polarité peut entraîner :
- Absence de signal
- Tx connecté à Tx
- Perte de temps en troubleshooting
Dans des environnements 100G ou 400G, la marge d’erreur est minimale.
