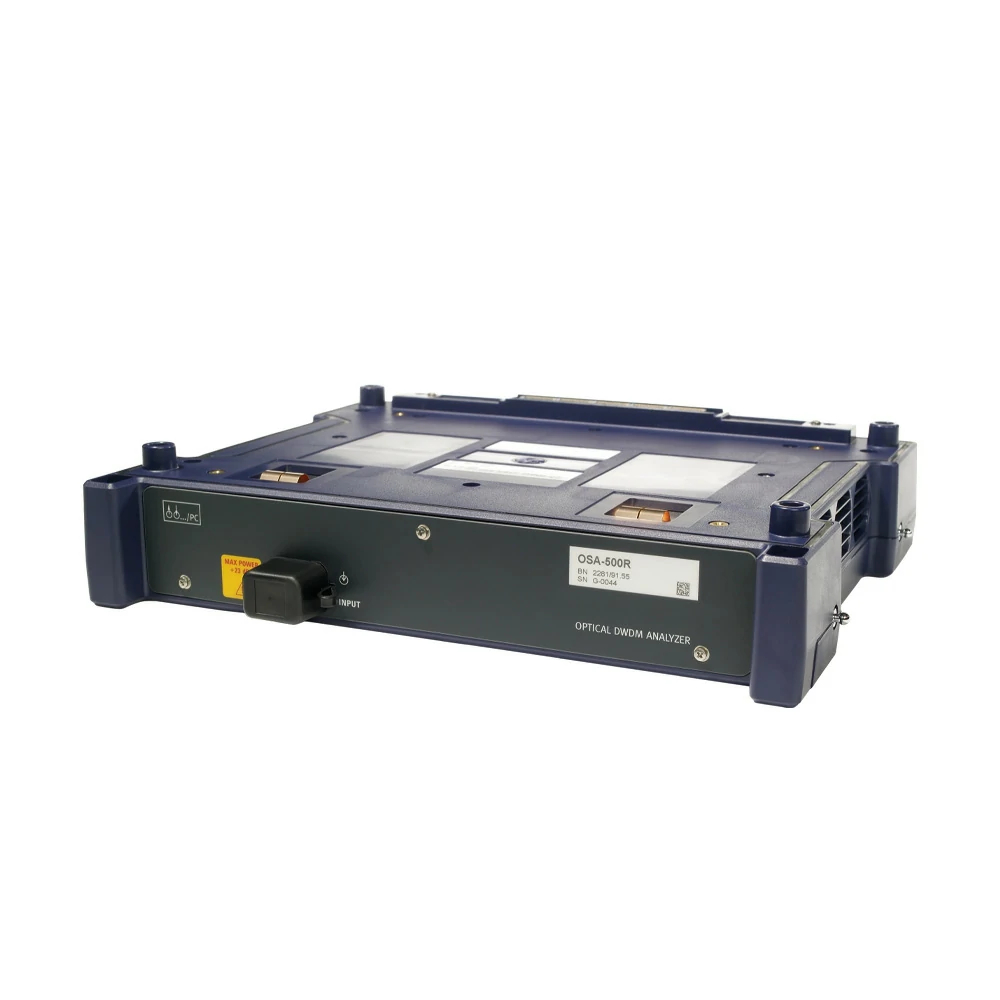

OSA-500R

Points forts

🔹OSA-500R : mesure réelle de l’OSNR in-band
Grâce à la méthode In-Band, l’OSA-500R permet de mesurer avec précision l’OSNR réel dans les réseaux DWDM basés sur ROADM, là où les méthodes traditionnelles ne sont plus fiables.

🔹Mesures rapides et efficaces
Le temps de mesure de l’OSNR in-band est considérablement réduit grâce à un contrôleur de polarisation rapide, optimisant les opérations terrain.

🔹Précision maximale et calibration automatique
La calibration interne en longueur d’onde, effectuée en ligne, garantit une précision spectrale élevée sans recalibration périodique, réduisant ainsi les coûts d’exploitation et de maintenance.

🔹Performance laboratoire, format terrain
Excellente sélectivité des filtres et performances optiques de niveau laboratoire sur toute la bande, de 1250 à 1650 nm, dans une architecture modulaire et robuste, adaptée au terrain.

Applications

Mesure de l’OSNR réel in-band dans les réseaux optiques agiles, incluant :
Tests ROADM
Modules de compensation de dispersion
Tests de systèmes DWDM et CWDM lors :
– de l’installation
– de la maintenance
– des mises à niveau réseau
– Tests automatisés de composants passifs et actifs DWDM
– Vérification des performances système selon des seuils prédéfinis client
– Validation et vérification des configurations ROADM dans les réseaux optiques agiles
– Analyseur de spectre bande complète pour les plateformes ONT et OneAdvisor 1000

Fonctionnalités clés

– Nouvelle méthode OPS (Optical Polarization Splitting) – brevet VIAVI en cours
– Permet la mesure précise de l’OSNR in-band réel dans les réseaux ROADM

Conception “future-proof” :

– Large plage de réglage de 1250 à 1650 nm
– Compatible avec tous les réseaux CWDM et DWDM (Metro et Backbone) jusqu’à 800G
– Option logicielle pour les tests PMD, basée sur la méthode PMD à analyseur fixe

Applications intégrées de test de composants optiques :

– Diodes laser
– LEDs
– Amplificateurs optiques (EDFA, Raman)
